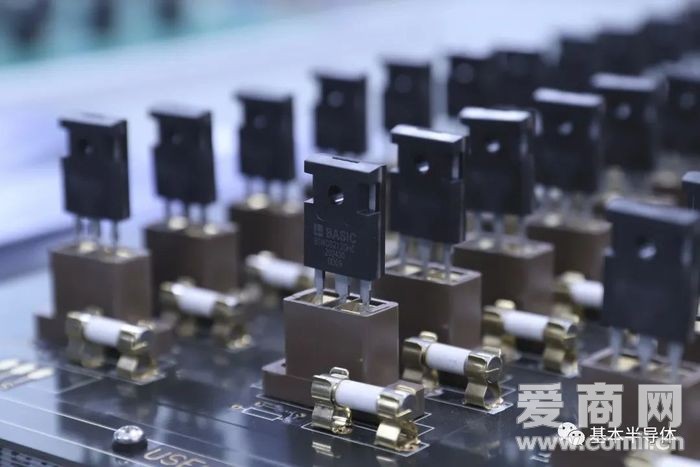

BASiC基本半导体650V/1200V Hybrid IGBT 单管IGBT TO274-3和TO247-4 具备高速IGBT技术和碳化硅肖特基二极管的主要优点，具备出色的开关速度和更低的开关损耗，TO-247 4 引脚封装具有一个额外的开尔文发射极连接。此 4 引脚也被称为开尔文发射极端子，绕过栅极控制回路上的发射极引线电感，从而提高 IGBT或者碳化硅MOSFET 的开关速度并降低开关能量。特别适用于 DC-DC 功率变换器和PFC电路。其常见应用包括：车载充电机（OBC）、ESS储能系统、PV inverter光伏逆变器、UPS不间断电源系统 (UPS)，以及服务器和电信用开关电源 (SMPS)。
BASiC基本半导体混合IGBT Hybrid Discrete搭载了为高频开关优化的IGBT晶圆以及650VBASiC基本SiC二极管，基本SiC二极管极小Qrr，有效降低对管IGBT开通损耗，且自身反向恢复损耗Erec也明显降低，IGBT开通损耗随温度的影响很小，降低EMI，广泛应用于OBC车载充电器，光伏储能逆变器，充电桩电源模块，移动储能逆变器功率因数校正（PFC）、DC-DC（直流-直流）和DC-AC（直流-交流）等。
BASiC基本半导体碳化硅MOSFET具备开关中的小栅极电荷和器件电容、反并联二极管无反向恢复损耗、与温度无关的低开关损耗，以及无阈值通态特性等。非常适合硬开关和谐振开关拓扑，如LLC和ZVS，广泛应用于OBC车载充电器，光伏储能逆变器，充电桩电源模块等，可以像IGBT或MOSFET一样使用易于使用的驱动器进行驱动。由于能在高开关频率下带来高效率，从而可以减小系统尺寸、增大功率密度，并确保高可靠性，延长使用寿命。
光伏逆变器升压SiC碳化硅二极管，光伏逆变器SiC MOSFET，IGBT Hybrid Discrete，混合三电平SiC-IGBT模块，IGBT单管，混合IGBT单管，SiC MOSFET,SiC Power MOSFET,SiC MOSFET模块，SOT-227碳化硅肖特基二极管模块，混合SiC-IGBT模块，BASiC基本混合混合SiC-IGBT单管，分立碳化硅MOSFET，TO263-7碳化硅MOSFET，碳化硅（SiC）MOSFET，储能逆变器SiC MOSFET，光伏逆变器SiC MOSFET，三电平IGBT模块，光储一体机混合IGBT器件
BASiC基本半导体第三代碳化硅肖特基二极管在沿用6英寸晶圆工艺基础上，实现了更高的电流密度、更小的元胞尺寸、更低的正向导通压降。BASiC基本半导体第三代碳化硅肖特基二极管继承了一代和二代产品的优点，采用JBS结构，优化了N-外延层的掺杂浓度，减薄N+衬底层，使得二极管具有更低的正向导通压降VF和结电荷QC，可以降低应用端的导通损耗和开关损耗。
