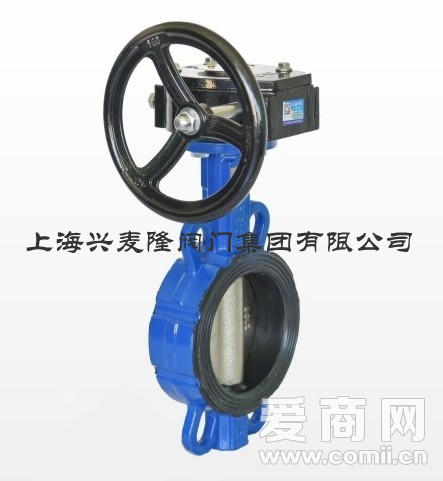

CB6100W系列蜗轮对夹式中线蝶阀
产品概述
CB6100W系列蜗轮对夹式中线蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。其主要特点为：
1. 设计新颖、合理、结构紧凑，重量轻，启闭迅速。
2. 操作力矩小，操作方便，省力灵巧。
3. 可以任何位置安装，维修方便。
4. 密封件可以更换，密封性能可靠，能够达到双向密封零泄漏。
5. 密封材料具有耐老化、耐腐蚀、使用寿命长等特点。
主要外形连接尺寸（PN16）
DN（mm） | NPS | L | H1 | H2 | H3 | H4 | n-φ | A | E | N1-φ1 | W |
200 | 8 | 60 | 175 | 260 | 82 | 45 | 4-25 | 240 | 88.9 | 4-14.3 | 298 |
4-23 | |||||||||||
250 | 10 | 68 | 203 | 292 | 82 | 45 | 4-29 | 240 | 88.9 | 4-14.3 | 298 |
300 | 12 | 78 | 242 | 337 | 84 | 45 | 4-29 | 225 | 107.95 | 4-14.3 | 298 |
350 | 14 | 78 | 267 | 368 | 84 | 45 | 4-30 | 225 | 107.95 | 4-14.3 | 298 |
400 | 16 | 102 | 325 | 400 | 120 | 51.2 | 4-26 | 280 | 158.75 | 4-20.6 | 300 |
88 | 72 | 4-30 | |||||||||
450 | 18 | 114 | 345 | 422 | 120 | 51.2 | 4-26 | 362 | 158.75 | 4-20.6 | 300 |
107 | 72 | 4-30 | |||||||||
500 | 20 | 127 | 378 | 480 | 150 | 64.2 | 4-26 | 362 | 158.75 | 4-20.6 | 300 |
82 | 4-33 | ||||||||||
600 | 24 | 154 | 475 | 562 | 150 | 70.2 | 4-30 | 362 | 215.9 | 4-22.2 | 300 |
82 | 4-26 |
