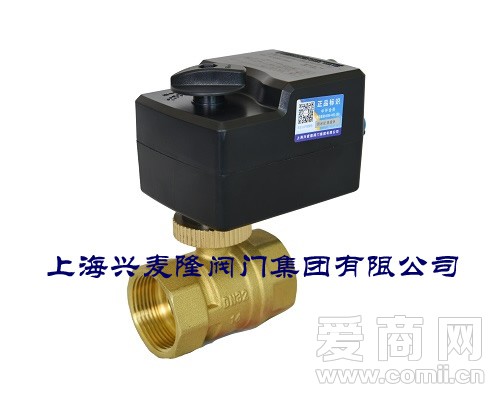

BV2054电动调节球阀
产品特点
1. 采用交流步进电机；
2. 内螺纹连接；
3. 具有等百分比流量特性；
4. 外壳防护等级高，噪音低；
5. 体积小巧，安装方便；
6. 电动执行器标准型自带手动功能。
功能及应用
BV系列电动执行器、黄铜调节球阀组成、主要用于中央空调冷热水系统，按实际需要精确控制冷、热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。
阀体技术参数：
公称通径 | DN20 | DN25 | DN32 | DN40 | DN50 |
流量系数 | 12.5 | 19.1 | 27.8 | 45.3 | 90 |
角度范围 | 0-90℃ | ||||
公称压力 | 1.6MPa | ||||
流量特性 | 等百分比 | ||||
允许泄漏量 | ≤kvs值的0.01％（两通）; ≤kvs值的1％（三通） | ||||
介质温度 | -20℃～95℃ | ||||
连接形式 | 螺纹连接 | ||||
主要零件材料 | 阀体：锻造黄铜 | ||||
球芯：不锈钢 | |||||
阀座：聚四氟乙烯 | |||||
阀杆：黄铜 | |||||
执行器技术参数：
控制类型 | 三位浮点型 | 比例调节型 |
电源电压 | AC24V/AC220 | Ac24V |
频率 | 50/60HZ | |
扭矩 | 8NM | |
运行时间 | 80 S-90S | |
运行功率 | 8.0W | |
待机功率 | 0.2W | |
电流 | 3A AC250V | |
控制信号 | 三线制 | DC0-10v |
反馈信号 | 无 | DC0-10v |
位置信号 | 有位置指示装置，能随时观察阀门的开关及开度情况 | |
旋转角度 | 0-90℃ | |
寿命 | 旋转60000（在额定负载下） | |
噪音 | ﹤45dB | |
保护级别 | ‖ | |
外壳防护等级 | IP54 | |
环境温度 | -10～50℃ | |
环境湿度 | 5～95％RH | |
储存温度 | -30～+60℃ | |
产品外形尺寸
公称通径 | 连接螺纹 | L(mm) | L1(mm) | X(mm) |
DN15 | G1/2 | 67 | 33.5 | - |
DN20 | G3/4 | 60 | 30 | 141 |
DN25 | G1 | 71 | 35.5 | 143 |
DN32 | G1-1/4 | 75 | 37.5 | 145 |
DN40 | G1-1/2 | 90 | 45 | 150.5 |
DN50 | G2 | 104 | 52 | 159 |
